高溫老化系列/

老化房(高溫老化)

詳細介紹

產品特點

◆ 溫度控制準確，精度高。由于采用了獨特的風道系統設計及電控系統，能保持整個房間溫度高度均勻性，大大高于同類產品。

◆ 房間設定溫度范圍廣，連續可調。在RT10～+80℃（使用溫度范圍+65℃內）范圍內可任意設定。若客戶特別要求，可設計更高溫度產品。

◆ 系統保護功能齊全，能確保安全長期穩定無故障運行。

◆ 試驗室結構設計先進合理，配套產品和功能元器件具有領先同行的先進水平，能夠適應長期、穩定、安全、可靠的生產需求。能夠滿足用戶為從事上述用途的加工生產要求，且使用、操作、維修方便，使用壽命長，造型美觀，有良好的用戶界面，使用戶的操作和監測都更加簡單和直觀。

◆ 設備主要部件選用國內外知名品牌廠家的優質產品，確保整機的質量和性能

◆ 外形美觀，施工方便，施工周期短。

產品優勢

◆ 彩色觸摸屏控制器，節約試驗編程和設置時間。

◆ 價格實惠，節約用戶預算。

◆ 易于進入、組裝。

◆ 用戶可選擇內外室壁加工處理類型，滿足試驗室特殊需求。

◆ 任意規格大小。

◆ 采用最新內加熱技術（淘汰老式風道外加熱方式），優勢明顯，具有省電，高效，耐用，美觀幾大特點。

◆ PT100型鉑金電阻溫度傳感器，高精度、低維護。

◆ 庫板構造，維護更簡便。

標準統一

老化房產品，在系統結構及設計原理中，充分考慮到所涉及領域的相關標準，包括本體標準、電子電工標準等。

相關標準為：

《電工電子產品環境試驗》GB/T2423.2-2001

《低壓配電設計規范》GB50054-95

《供配電設計規范》GB5002S2-95

《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92

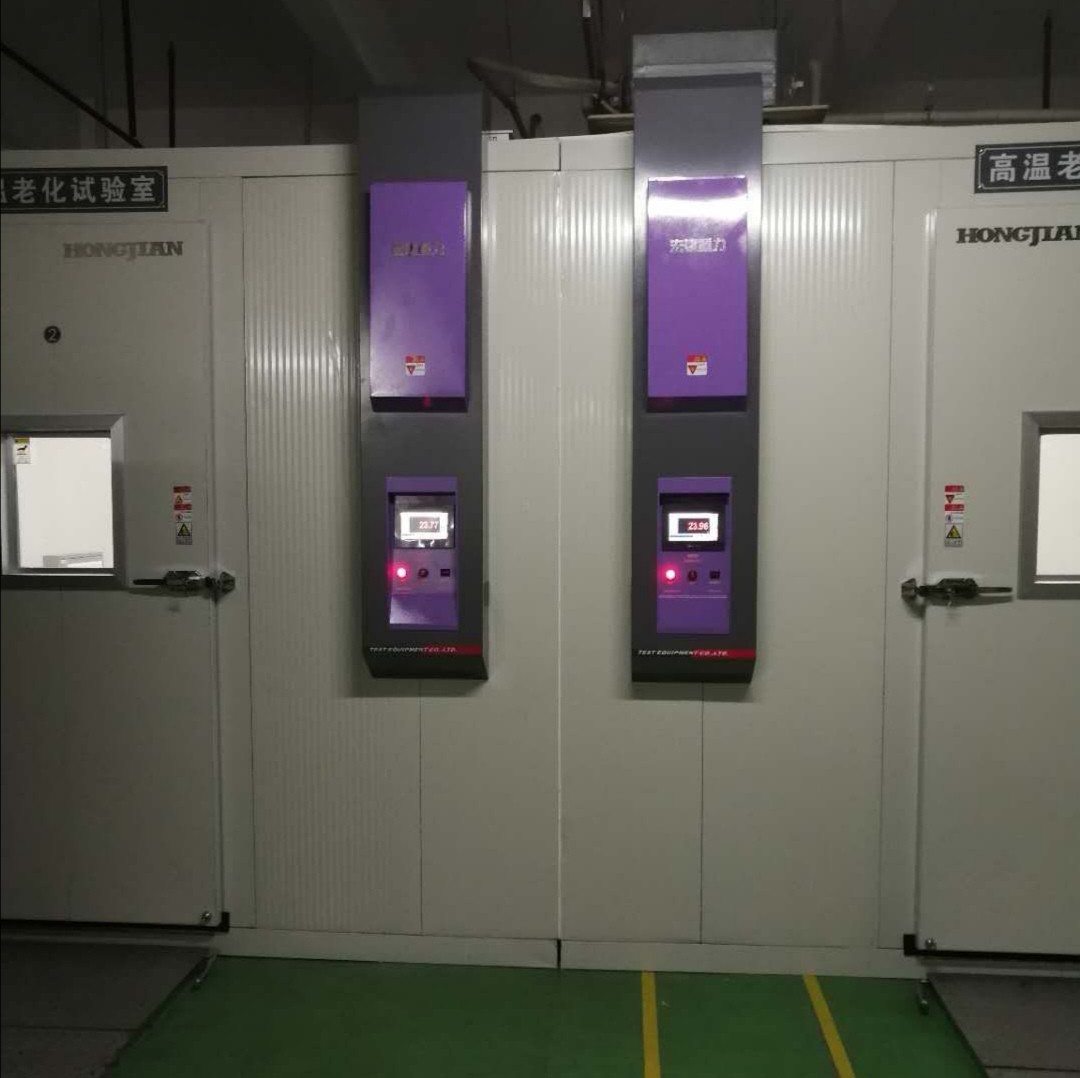

實物展示

規格與技術參數

產品名稱	高溫老化房
試樣限制	本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗或儲存腐蝕性物質試樣的試驗或儲存生物試樣的試驗或儲存強電磁發射源試樣的試驗或儲存。
容積、尺寸和重量
內容積尺寸	深寬高（WHD）根據用戶需求定制
外體積約	根據內容積尺設計或根據用戶需求定制
功能要求	（空氣）加熱，溫度設定，室內空間達到設定溫度；
精度測試環境條件	環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下，溫度穩定30分鐘后，無開門情況下測得值。
測試方法	GB/T 5170.5-1996 電工電子產品環境試驗設備基本參數檢定方法
溫度范圍	RT10～+80℃ （使用溫度范圍+65℃內）
溫度均勻度	±3℃,(指試驗工作區域內距四邊及頂底內壁300MM的區域，無開關門情況下，溫度穩定30分鐘后，試驗結束30分鐘前)
溫度波動度	±0.5℃
溫度偏差	±3℃（溫度穩定30分鐘后，試驗結束后30分鐘前無開關門情況下，被測產品無大功率發熱情況下）
升溫時間	每分鐘1-3℃
降溫	試驗結束后10-15分鐘內實驗室排風降溫至常溫范圍，以對人無傷害的溫度為準。
噪音控制	老化房正常工作時，外部5米距離測試噪音不高于55分貝。試驗結束后，風機排風噪音5米距離大于55分貝，小于85分貝。
滿足試驗標準	1.GB/T10586-1989溫度試驗箱技術條件； 2.GB2423.3-93(IEC68-2-3)恒溫熱試驗Ca；
結構特征
保溫圍護結構	內外材料：優質彩鋼板，5個面組合，地面采用客戶原有地面。觀察窗：電熱鍍膜防潮隔溫觀察窗保溫材料：阻燃聚氨酯，厚度約100MM。（保溫性能更高）電纜孔：根據客戶需要開孔，并密封。
空氣調節通道	風機、加熱器、風門、溫度傳感器
試驗箱門	雙開門（寬1.5米高2米）門上裝3050CM觀察窗
照明	房內配防爆照明燈2個，控制器上方配3色警示燈。
循環風機	離心式
控制面板	控制器顯示屏、故障指示燈、累時器、超溫保護設定器、總電源開關
機械室	風機
配電控制柜	總電源漏電斷路器、控制器、配電板、散熱風機、
加熱器	鎳鉻合金電熱絲式加熱器加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）
電源線孔	位于試驗室室體背面
試驗室外觀圖	（參考圖片，定制產品實物外形為準，定制產品滿足參數要求前提下，安裝過程中根據需要若有改動，內外尺寸略有誤差屬于正常定制范圍）
電氣控制系統
控制器	液晶觸摸可編程彩色控制器
顯示器	彩色顯示器
運行方式	程序方式
設定方式	中文菜單，觸摸屏方式輸入
程序容量	100個程序。每個程序最大1000步；每個程序可設9999次循環
設定范圍	按客戶實際使用范圍
顯示分辨率	溫度：0.1℃ 時間：0.1min
輸入	PT100
通訊功能	RS-232C
控制方式	抗積分飽和PID，模糊算法 BTHC平衡調溫控制方式
曲線記錄功能	可保存設備的采樣值及采樣時刻的時間
附屬功能	故障報警及原因、處理提示功能、故障記錄、超溫保護、上下限溫度保護、斷電保護、傳感器上下風選擇、試驗暫停、報警輸出、時間信號輸出、試驗結束輸出、溫度到達輸出、定時啟動及自動停止功能、自診斷功能
溫濕度測量	PT100型鉑金電阻
安全保護裝置
試驗室	試驗室溫度過高、過低保護（控制器內置）試驗室溫度過高保護試驗室開門保護
其他	總電源相序和缺相保護繼電器漏電斷路器、試樣電源控制端子、外部報警輸出端子超溫保護開關循環風機熱繼電器、電機溫度開關空氣壓力開關、排氣閥
其他配置電源線纜總電源漏電斷路器	五線（四芯電纜+保護接地線）電纜1條（4米長） AC380V、50Hz 三相四線＋保護地線
運輸	試驗室為庫板拼裝式，分體運輸（汽運）
使用條件	由用戶保證下列各項條件
環境條件	溫度：5℃～35℃ 相對濕度：≤85%
冷卻方式	風冷
流量	7t/h
供電條件和電源	AC380V 三相四線＋保護地線電壓允許波動范圍：AC（380±38）V 頻率允許波動范圍：（50±0.5）Hz 保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關.必須是獨立供本設備使用。
最大功率	17KW
對儲存環境的要求	設備不工作時，環境的溫度應保持0℃～+45℃以內當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道.
